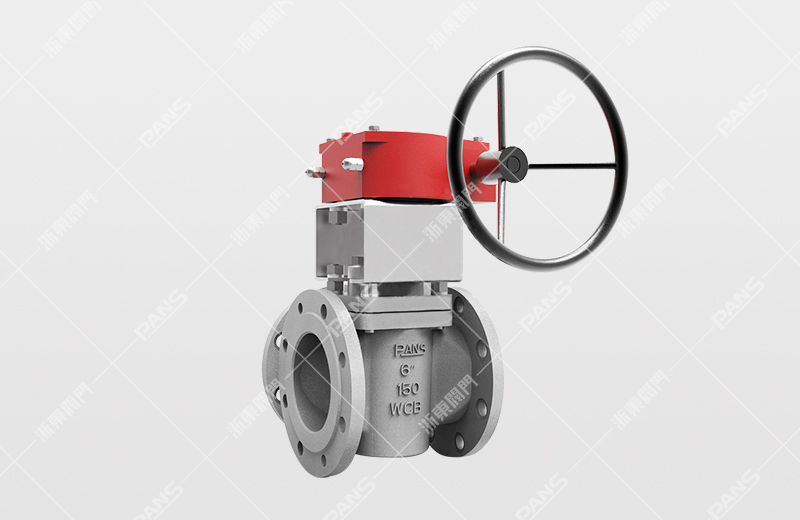

L型三通卡套密封旋塞阀
发布时间:2023-10-6



适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。



主要外形尺寸及连接尺寸


DN L d1 d2 d3 b f N-ФZ
150Lb
1/2 108 35 60.5 89 11 2 4-15
3/4 117 43 70 98 11 2 4-15
1 127 51 79.5 108 12 2 4-15
1¼ 140 64 89 117 13 2 4-15
1½ 165 73 98.5 127 15 2 4-15
2 178 92 120.5 152 16 2 4-19
2½ 190 105 139.5 178 18 2 4-19
3 203 127 152.5 190 19 2 4-19
4 229 157 190.5 229 24 2 8-19
5 254 186 216 254 24 2 8-22
6 267 216 241.5 279 26 2 8-22
8 292 270 298.5 343 29 2 8-22
10 330 324 362 406 31 2 12-25
12 356 381 432 483 32 2 12-25
300Lb
1/2 140 35 66.5 95 15 2 4-15
3/4 152 43 82.5 117 16 2 4-19
1 165 51 89 124 18 2 4-19
1¼ 178 64 98.5 133 19 2 4-19
1½ 190 73 114.5 156 21 2 4-22
2 216 92 127 165 23 2 8-19
2½ 241 105 149 190 26 2 8-22
3 283 127 168.5 210 29 2 8-22
4 305 157 200 254 32 2 8-22
5 381 186 235 279 35 2 8-22
6 403 216 270 318 37 2 12-22
8 419 270 330 381 42 2 12-25
10 457 324 387.5 445 48 2 16-25
12 502 381 451 521 51 2 16-25
600Lb
1/2 165 35 66.5 95 22 7 4-15
3/4 190 43 82.5 118 23 7 4-19
1 216 51 89 124 25 7 4-19
1¼ 229 64 98.5 133 28 7 4-19
1½ 241 73 114.5 156 30 7 4-22
2 292 92 127 165 33 7 8-19
2½ 330 105 149 190 36 7 8-22
3 356 127 168 210 39 7 8-22
4 432 157 216 273 45 7 8-25
5 508 186 266.5 330 52 7 8-29
6 559 216 292 356 55 7 12-29
8 660 270 349 419 63 7 12-32
10 787 324 432 508 71 7 16-35
12 838 381 489 559 74 7 20-35
