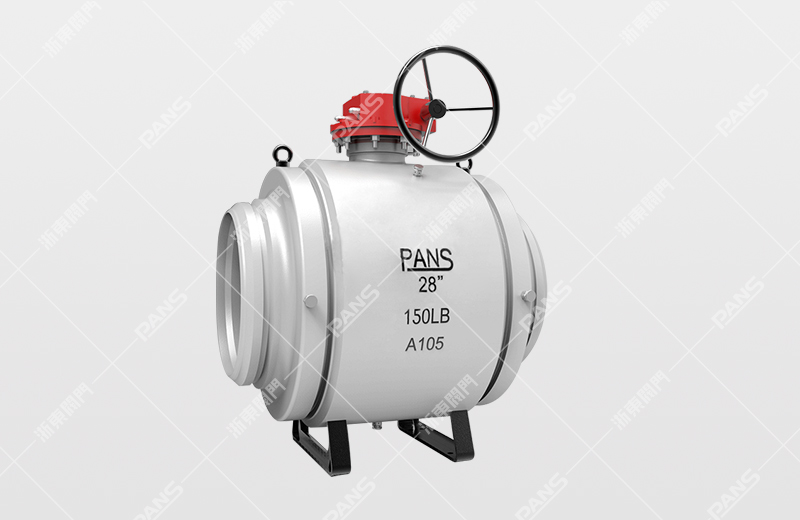

全焊接固定球阀适用于Class 150~300Lb,工作温度-29~200℃ 的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。操作方式有:蜗轮传动、气动、电动、气液联动。
结构特点
蜗轮式全焊接球阀采用固定球结构,球体的上、下轴上装有轴承,操作扭矩小,这种结构的球体是固定的,受压后不产生移动,设计有两个密封圈提供足够的预紧力保证密封,达到双面强制密封,密封性能更可靠。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,不会出现应力不均,也不会出现由于地震及车辆经过地面时而产生变形,其密封环本体采用含量20%C(碳素)的PTFE材料,保障完全无泄漏(0%)。
设计规范:API 6D、ASMEB 16.34
压力-温度等级:ASME B16.34、API608
结构长度:ASME B16.10、GB12221
对焊端形式:ASME B16.25、ASME B31.4/31.8
检验与试验:API 598、API 6D、GB13927
耐火试验:API 607、API 6FA
阀门型号:Q361F
连接方式:焊接,对焊
压力等级:Class 150~300Lb,PN1.6/2.5MPa
产品规格:DN600~1200mm
产品材质:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选
适用温度:-29℃≤t≤200 ℃
适用介质:水,空气,油和其它不与碳钢发生化学反应的流体等
驱动方式:蜗轮式
DN(mm) | 公称直径 | DH |
d A/B |
t | L | H1 | H2 | 重量(kg) |
600 |
600 |
1016 |
610/630 |
22 |
1143 |
650 |
860 |
2000 |
700 |
700 |
1130 |
7118720 |
24 |
1346 |
705 |
915 |
3100 |
800 |
800 |
1245 |
813/820 |
28 |
1524 |
770 |
1000 |
4700 |
900 |
900 |
1415 |
914/920 |
30 |
1727 |
855 |
1110 |
5700 |
1000 |
980 |
1555 |
1016/1020 |
32 |
1840 |
925 |
1180 |
6600 |
1100 |
1080 |
1700 |
1124 |
36 |
2100 |
995 |
1300 |
8100 |
1200 |
1166 |
1860 |
1219/1220 |
40 |
2100 |
1075 |
1430 |
11000 |
